Commande d'une section de toile métallique tissée : les six mesures pour obtenir un devis en un seul e-mail

La version courte

• Une section de tamis en fils métalliques tissés est fabriquée sur commande ; un devis nécessite donc des mesures, et non une référence de pièce.
• Six facteurs la définissent : longueur d'une bride à l'autre, largeur, ouverture, diamètre du fil, crochets vers le haut ou vers le bas, tension longitudinale ou transversale.
• Mesurez d'une bride à l'autre et écrivez les mots « d'une bride à l'autre » à côté du chiffre ; le fabricant ajoute les crochets et indique la longueur hors tout.
• Un fil plus épais dure plus longtemps face à l'abrasion mais réduit la surface ouverte ; un fil plus fin laisse passer davantage de matière mais s'use plus vite.
• Dans notre exemple, une section de 39 sur 39 pouces avec une ouverture carrée de 1-3/8 pouce et un fil de 3/8 pouce a été chiffrée à 815,06 USD, fabriquée sur commande en 15 jours (septembre 2026).
• Utilisez le générateur de spécifications ci-dessous pour transformer vos six réponses en une demande que vous pouvez copier-coller dans un e-mail.
• Frank Aggregate établit des devis pour des sections basées sur vos dimensions et vérifie les chiffres avec vous en termes simples avant que vous ne passiez commande.

Pourquoi une simple demande de tamis se transforme en trois e-mails

Vous avez besoin d'un panneau pour un crible à l'arrêt. Vous envoyez le modèle et l'ouverture souhaitée. En retour, vous recevez une liste de questions : longueur comment, largeur comment, crochets dans quel sens, quel type de tension, quel fil. Cela ressemble à une perte de temps, alors que le crible est toujours à l'arrêt.

Ce n'est pas une perte de temps. Une section en fils tissés est tissée et formée pour votre machine ; le fournisseur doit donc savoir précisément quoi fabriquer. Les six questions sont toujours les mêmes. Une fois que vous les connaissez, vous prenez les mesures en une seule visite à la machine, envoyez un seul e-mail et obtenez un prix en une seule fois. L'alternative est le panneau qui arrive trop court de deux pouces parce que vous avez mesuré d'une façon et que le fournisseur a facturé d'une autre. Cela arrive pour une seule raison, qu'une simple mention sur votre demande permet d'éviter.

Ce qu'est une section de tamis et pourquoi elle est tissée sur commande

Une section de tamis en fils tissés est un panneau de toile métallique dont les bords opposés sont formés en bandes d'accrochage. Les crochets ne sont pas décoratifs. La section repose sur le crible et les rails de serrage la maintiennent tendue sur toute sa surface via ces crochets. C'est la tension qui permet à la toile de fonctionner ; un panneau lâche ne crible pas et ne dure pas.

Les sections avec crochets sont utilisées sur les machines à tension transversale (côtés) et longitudinale (extrémités). Sur un crible à tension latérale, les boulons de tension se trouvent sur les parois latérales et la toile est tirée sur la largeur. Sur un crible à tension longitudinale, la section est tendue par les extrémités d'alimentation et d'évacuation, et tirée dans le sens de la longueur. Les sections sont fabriquées avec les deux crochets dans le même sens, ou avec un crochet vers le haut et l'autre vers le bas, quel que soit le type de crible. Ce dont vous avez besoin est dicté par vos rails, et non par préférence.

Le profil du crochet suit la méthode de tension. Les crochets pour tension latérale ont un angle d'ouverture de 45 degrés ; ceux pour tension longitudinale ont des branches parallèles. Le bord est choisi en fonction du fil. Un bord crocheté simple, c'est-à-dire un profilé métallique plat formé sur le bord de la toile et soudé par points, est utilisé pour les fils de plus de 1 mm (0,039 pouce), tandis qu'un fil plus fin nécessite un bord différent pour éviter que le crochet ne coupe le fil. Un bord crocheté simple sans renfort est typique pour une toile en fil de 5/16 pouce et plus ; un bord renforcé est standard pour les toiles jusqu'à 1/4 pouce de fil, avec une protection de calibre 16 en standard, d'autres épaisseurs étant disponibles sur demande. En général, le fabricant choisit le bord en fonction du diamètre du fil et vous n'avez pas à le sélectionner. Si vous souhaitez un bord non standard, c'est alors que vous devez fournir la hauteur et l'angle du crochet.

Maintenant, la question du stock. Il existe des tailles courantes, mais la vôtre n'en fait peut-être pas partie ; votre section (longueur, largeur, ouverture et fil) est tissée et formée après votre commande. Il n'y a pas de stock dans lequel puiser. Ce n'est pas le fournisseur qui vous évite, c'est ainsi que la pièce est fabriquée.

Les six mesures nécessaires pour un devis

Prenez-les sur la machine avec un mètre ruban et un pied à coulisse. La colonne « Exemple » correspond à la demande réelle décrite dans la section suivante.

Ces éléments ne vous coûtent rien et accélèrent le devis :

• Modèle et numéro de série. Grâce à eux, nous vérifions s'il existe une référence OEM avant de chiffrer une section fabriquée sur mesure. Sur une machine Metso ou Nordberg, cette vérification vaut la peine. Si vous avez le plan du crible, envoyez-le et nous travaillerons à partir de celui-ci.
• Position sur le crible et sections par étage. Haut, milieu ou bas, et combien de panneaux l'étage contient. Chiffrer un seul panneau alors qu'il en faut trois est une perte de temps.
• Courbure (si le crible est bombé). Certains cribles sont arqués sur leur largeur. Si le vôtre l'est, précisez-le et photographiez les rails et les barres, afin que la section soit chiffrée pour un crible bombé et non plat.
• Unités et normes. Précisez si vos chiffres sont en pouces ou en millimètres. La largeur de votre crible correspond souvent à une série de largeurs standard ; le tableau des tailles lié plus bas répertorie les standards OEM pour que vous puissiez vérifier vos mesures. Mesurez malgré tout, car une machine reconstruite n'est pas toujours conforme aux standards.
• Photos et ancienne étiquette. Photographiez le crible, les rails de serrage et tout morceau de toile restant. Une étiquette indique l'ouverture et le fil sans avoir besoin d'un pied à coulisse, et parfois la qualité du fil. Recopiez tout ce qui y est inscrit ; s'il n'y a pas d'étiquette, dites-le plutôt que de deviner.

Comment mesurer quand il n'y a plus d'ancien tamis

Voici comment l'exemple a été traité. Le service pièces détachées d'un concessionnaire a demandé des mâchoires pour un Lokotrack LT106 et, dans le même e-mail, « un tamis pour le dessous des barreaux grizzly avec une ouverture de 1-3/8 ».

Nous avons demandé le numéro de série de la machine pour vérifier les références des mâchoires. Le tamis n'était pas une pièce standard, nous avons donc demandé les cinq autres éléments : longueur, largeur, diamètre du fil, sens des crochets et type de tension.

Il n'y avait plus d'ancien tamis à copier. Le crible avait une plaque fabriquée sous les barreaux grizzly et aucune toile. Le mécanicien a donc mesuré la machine plutôt que le panneau manquant. Il est allé là où le tamis se fixe aux deux extrémités et a mesuré entre les deux : 39 pouces de long sur 39 pouces de large, d'une bride à l'autre, et il l'a précisé ainsi. C'est là toute l'astuce. Vous ne devinez pas la taille d'un panneau disparu ; vous mesurez l'espace laissé par les brides. L'acheteur a ensuite fait trois choix : fil de 3/8 pouce pour la durée de vie, deux crochets vers le bas, tension longitudinale.

Si vous possédez toujours un panneau qui s'ajustait bien, c'est une donnée bien meilleure qu'un ruban à mesurer. Posez-le à plat sur le sol, mesurez dans le sens de la tension de la pointe extérieure d'un crochet à la pointe extérieure de l'autre, mesurez la largeur, et étiquetez cela comme « extérieur à extérieur des crochets ». Un panneau qui a fonctionné est une mesure éprouvée. La seule erreur fatale est d'envoyer un chiffre sans préciser de quelle mesure il s'agit.

Le générateur de spécifications ci-dessous transforme vos six réponses en une ligne de demande écrite comme un fournisseur l'attend, et affiche la surface ouverte ainsi qu'un dessin à l'échelle du maillage que vous venez de définir.

À quoi ressemble la ligne de devis

Voici la ligne telle que nous l'avons envoyée en septembre 2026.

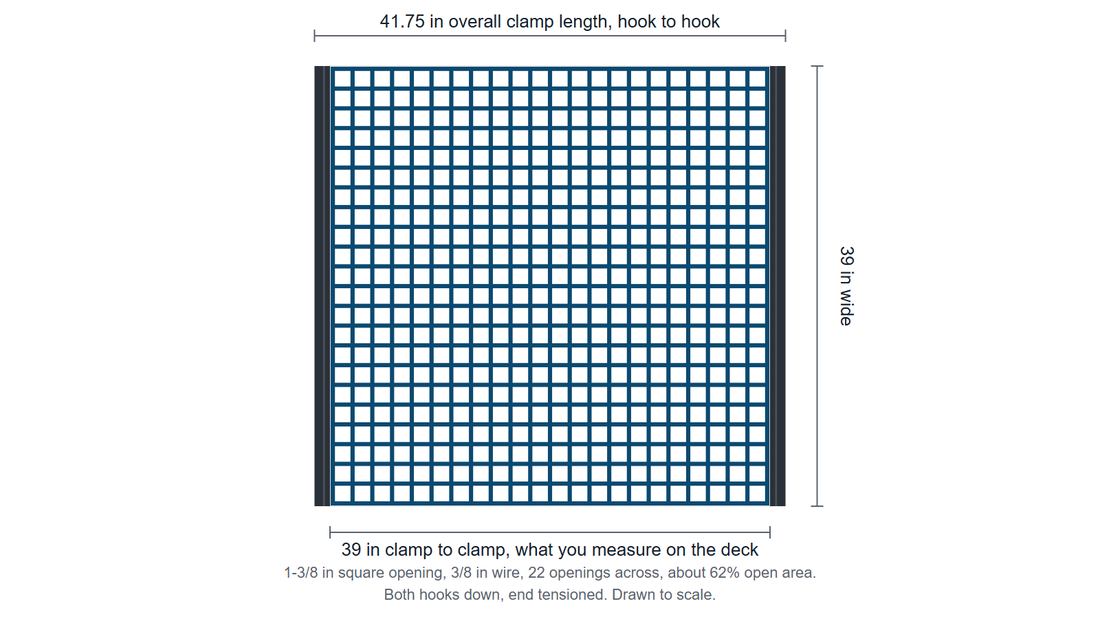

Notez la longueur. L'acheteur a mesuré 39 po d'une bride à l'autre ; le devis indique 41,75 po de longueur totale. Il s'agit du même panneau. La longueur totale (OCL) est la dimension extérieure du crochet ; sur ce crible plat, elle correspondait aux 39 pouces de l'acheteur plus les crochets formés à chaque extrémité. Vous n'avez pas à calculer ce nombre vous-même. La tolérance dépend du style de crochet et du crible, il n'y a donc pas de valeur générale ; le fabricant la définit et le devis indique la longueur totale résultante. Si vous souhaitez connaître la marge, demandez-nous et nous l'obtiendrons du fabricant avant que vous ne passiez commande. Il est également utile de distinguer deux longueurs dans votre esprit : la longueur totale inclut les crochets, qui reposent dans les rails et ne filtrent rien, tandis que la longueur de criblage correspond à la toile entre les rails, soit approximativement votre mesure d'une bride à l'autre. Utilisez la longueur de criblage pour évaluer la surface du crible. C'est précisément là que des panneaux arrivent à la mauvaise longueur, c'est pourquoi nous avons tout réécrit en termes simples : 41,75 pouces est la longueur totale, vos 39 pouces correspondent à l'espace entre les brides, plus les crochets ; largeur 39 pouces ; fil 3/8 pouce.

Le reste de la ligne se décode ainsi : « Ouverture carrée » est l'ouverture libre entre les fils (1-3/8 pouce ici). « Bord #16 » est une bande d'accrochage de calibre 16, la norme, choisie en fonction du fil plutôt que spécifiée par vous. « Les deux crochets bas » signifie que les deux bandes sont formées vers le bas. « Tension longitudinale » signifie que les crochets sont aux extrémités d'alimentation et d'évacuation.

La description répète chaque choix à dessein. Une pièce fabriquée sur mesure n'a pas de numéro de référence pour vérification ; la description est donc le seul registre de ce que vous achetez. Lisez-la avant d'approuver. Si un mot est erroné, signalez-le immédiatement, et non une fois le panneau sur le crible.

Choisir l'ouverture et le fil

L'ouverture est généralement déterminée par la granulométrie souhaitée. Le fil est le véritable choix, et c'est un compromis.

La surface ouverte pour une toile spécifiée par ouverture est :

surface ouverte = (ouverture / (ouverture + diamètre du fil))² × 100

D'après la formule de calcul de la surface ouverte : une ouverture de 1/2 pouce avec un fil de 1/8 pouce donne 0,50 / 0,625 = 0,80, mis au carré 0,64, soit 64 % de surface ouverte.

Appliqué à l'ouverture de 1-3/8 pouce dans l'exemple :

Ces trois éléments sont calculés à partir de la formule permettant d'évaluer le compromis. Il ne s'agit pas d'une liste de fils pouvant être tissés pour une ouverture de 1-3/8 po ; appliquez la formule sur le fil que vous envisagez d'utiliser, et le devis indiquera ce qui a été tarifé.

Passer d'un fil de 1/4 po à 3/8 po pour une même ouverture réduit la surface ouverte d'environ dix points. En contrepartie, un fil plus épais résiste mieux à l'abrasion. Le compromis est le même partout : un fil plus épais pour les travaux lourds, un fil plus fin pour un criblage plus précis et un meilleur débit. Le fil de 3/8 po de cet exemple constitue un choix délibérément robuste pour cette ouverture. Le panneau était utilisé sous des grilles de scalpage et devait résoudre un problème d'usure ; l'acheteur a accepté une surface ouverte d'environ 62 % pour y parvenir.

La qualité du fil est également un choix qui ne doit pas être laissé au hasard. Les fabricants tissent des toiles de criblage à partir de plusieurs types d'acier, allant du fil à haute teneur en carbone et trempé à l'huile jusqu'à l'acier inoxydable. Si l'ancienne étiquette indique une qualité, reprenez-la. Sinon, décrivez l'utilisation du panneau et le devis précisera la qualité tarifée.

Si votre toile est suffisamment fine pour être spécifiée par un nombre de mailles plutôt que par une ouverture libre, le nombre de mailles correspond au nombre d'ouvertures par pouce linéaire, compté le long d'une règle ; un nombre de mailles ne décrit donc une ouverture que si vous connaissez également le diamètre du fil. Pour convertir un nombre de mailles en une ouverture, ou pour vérifier les normes de largeur de crible des fabricants d'équipement d'origine (OEM), utilisez notre Tableau des dimensions des médias de criblage. Si la question réelle n'est pas le remplacement d'un panneau, mais de savoir si votre pont dispose d'une surface suffisante pour votre tonnage, notre Calculateur de dimensionnement de crible applique la méthode VSMA pour déterminer la surface de pont requise. Si le pont ne crible pas correctement malgré une surface et des médias adéquats, vérifiez la course avec notre Calculateur de force G du crible avant de remettre en cause la toile.

Coûts et délais

La section de l'exemple, un panneau de 39 par 39 po de pince à pince avec une ouverture carrée de 1-3/8 po et un fil de 0,375 po, avec deux crochets vers le bas, tension longitudinale et bordure de calibre 16, a été chiffrée à 815,06 USD en septembre 2026, fabriquée sur commande en 15 jours.

Il s'agit d'un devis pour une section donnée, et non d'un prix catalogue ni d'un tarif au pied carré. Si l'une des six variables change, le prix change. Facteurs influençant le coût :

• Taille. Plus de pieds carrés signifie plus de toile et plus d'acier.
• Diamètre et qualité du fil. Un fil plus épais et plus dur coûte plus cher.
• Ouverture. Pour un fil donné, une ouverture plus serrée nécessite plus de fil sur une même surface.
• Bordure. La bordure standard est incluse dans le prix ; une hauteur ou un angle de crochet non standard ne l'est pas.
• Quantité. Un pont nécessitant trois sections est chiffré pour trois.
• Fret. Le fret est chiffré par commande vers votre adresse. Dans cet exemple, la section a été expédiée avec les mâchoires de concasseur dans le même envoi LTL selon le tarif de fret déjà établi. Seule, elle aurait été chiffrée séparément ; regroupez vos commandes dans la mesure du possible.

Les délais de fabrication suivent la même logique. Quinze jours était le délai pour cette section durant cette semaine-là. Nous ne publions pas de délai général pour les toiles fabriquées sur commande, car il dépend de la taille, du fil et des commandes en cours. Le devis le précise. Si la date est plus importante que le prix, précisez-le lors de l'envoi des mesures.

Les acheteurs canadiens doivent également tenir compte du passage à la frontière pour le coût rendu. Notre guide sur l'importation de pièces de concasseur au Canada explique le fonctionnement ; pour les droits et taxes sur votre expédition spécifique, votre courtier en douane ou l'ASFC sont les autorités compétentes.

Comment obtenir un devis

Envoyez les six éléments, ainsi que le modèle et le numéro de série de la machine, et des photos si vous en avez. Utilisez le formulaire de devis ou le courrier électronique ; les deux arrivent au même endroit. Vous pouvez envoyer les mesures pour un devis ou nous contacter via la page contact.

Processus suivant : nous vérifions d'abord le modèle et le numéro de série pour trouver une référence pièce OEM, car s'il existe une pièce standard, vous devriez l'acheter. Si ce n'est pas le cas, nous chiffrons la section selon vos dimensions et vous confirmons les chiffres en termes simples avant toute commande, en précisant notamment la longueur totale de serrage et son origine. Si nous interprétons une mesure différemment de ce que vous aviez en tête, c'est le moment idéal pour le rectifier.

Nous chiffrons également le reste du pont. Pièces de crible pour cribles inclinés, horizontaux et de scalpage, pièces OEM et de rechange, et médias de criblage incluant des panneaux modulaires en caoutchouc et polyuréthane, des toiles tendues et des médias métalliques. Les panneaux modulaires s'identifient différemment des sections métalliques : le panneau appartenant à un système, nous avons besoin du nom du système et de la taille du panneau, et non de la taille seule. Le catalogue couvre les marques Metso et Nordberg, Astec Telsmith et KPI-JCI, Terex Cedarapids et Superior. Les devis sont en dollars américains.

Questions fréquentes

Ai-je besoin du numéro de pièce OEM pour commander une section de crible ?

Non. Une section de fil tissé est fabriquée selon les dimensions que vous fournissez, les six mesures suffisent donc. Envoyez toutefois le modèle et le numéro de série de la machine. Cela nous permet de vérifier si une pièce OEM standard existe pour votre pont, auquel cas il est préférable de l'acheter. Le numéro de série est également ce dont un concessionnaire a besoin pour consulter le plan du crible dans les dossiers OEM. Si cela ne donne rien, rien n'est perdu et nous chiffrons selon vos mesures.

J'ai mesuré crochet à crochet sur l'ancien panneau. Est-ce incorrect ?

Ce n'est pas incorrect, mais c'est une mesure différente de celle que nous utilisons habituellement, alors précisez-le. Il existe deux façons d'indiquer la longueur d'une section à crochets : la dimension extérieure des crochets, mesurée depuis le bord extérieur, et la dimension intérieure, mesurée depuis l'intérieur. La distance de pince à pince sur la machine vous donne la dimension intérieure, à laquelle le fabricant ajoute les crochets. Un panneau qui était en place, posé à plat et mesuré d'extérieur de crochet à extérieur de crochet, donne directement la dimension extérieure, ce qui est une bonne donnée. L'erreur ne vient pas de la mesure prise, mais de l'absence de précision sur la méthode utilisée.

Crochets vers le haut ou vers le bas, comment savoir ?

Regardez les extrémités du panneau actuellement sur la machine et voyez comment chaque bande de crochet est formée : vers le haut sur le rail ou vers le bas en dessous. Notez chaque extrémité séparément, car un pont peut avoir un crochet vers le haut et l'autre vers le bas. Si le panneau est déjà démonté, photographiez un rail de serrage ; le rail indique vers quel côté le crochet doit être orienté pour s'y loger. Les sections sont fabriquées avec les deux crochets dans le même sens ou un vers le haut et l'autre vers le bas sur tout type de pont, nous ne pouvons donc pas le déduire du modèle.

Tension longitudinale ou latérale, comment savoir ?

Cherchez les boulons de tension. S'ils sont sur les parois latérales de la machine, le pont est à tension latérale et la toile est tendue sur la largeur. S'ils sont aux extrémités d'alimentation et de décharge, le pont est à tension longitudinale et la toile est tendue sur la longueur. Cela compte plus que pour l'orientation des crochets : les crochets pour tension latérale ont un angle d'ouverture de 45 degrés, tandis que ceux pour tension longitudinale ont des branches parallèles, de sorte qu'une section construite pour l'un ne s'adaptera pas correctement à l'autre.

Quel diamètre de fil choisir ?

Déterminez ce qui fait défaut. Si les panneaux s'usent trop vite, choisissez un fil plus épais et acceptez une surface ouverte réduite. Si le pont est surchargé et que vous avez besoin de débit, choisissez un fil plus fin et acceptez une durée de vie plus courte. Pour une ouverture de 1-3/8 po, les chiffres sont d'environ 62 % d'ouverture pour un fil de 3/8 po, 66 % pour un fil de 5/16 po et 72 % pour un fil de 1/4 po ; la même formule s'applique à tout fil que vous souhaitez comparer. Si vous remplacez une toile qui a duré un temps acceptable, mesurez l'ancien fil avec un pied à coulisse et commandez le même, ainsi que la qualité de fil indiquée sur l'étiquette. Si vous n'avez pas l'ancienne toile ni historique, indiquez-nous le matériau, la position sur le pont et le produit alimentant le crible, et le devis précisera la qualité tarifée.

Que signifie la longueur totale de serrage lorsque j'ai mesuré de pince à pince ?

La longueur totale de serrage est la dimension extérieure des crochets : votre mesure de pince à pince en tenant compte des crochets aux deux extrémités. Dans l'exemple, un pont plat, une mesure de 39 po de pince à pince a donné une longueur totale de 41,75 po. Vous n'avez pas à calculer cela vous-même, et le générateur de devis de cette page non plus, car la tolérance dépend du style de crochet et du pont. Envoyez la mesure de pince à pince en précisant "pince à pince", indiquez si le pont est bombé, et le devis indiquera la longueur totale de serrage afin que vous puissiez voir les deux chiffres avant de valider.

Combien de temps prend une section fabriquée sur commande ?

La section de l'exemple était chiffrée à 15 jours à partir de la commande en septembre 2026. C'est pour cette section, durant cette semaine-là. La toile est tissée et les bords formés après la commande, il n'y a donc pas de stock pour les tailles non standard et aucun délai unique que nous pouvons promettre pour toutes les tailles et fils. Votre devis indique le délai pour votre section. Si vous travaillez avec une date d'arrêt prévue, communiquez-la lors de l'envoi des mesures.

Fournissez-vous également des panneaux modulaires en caoutchouc et polyuréthane ?

Oui. En plus des sections en fil tissé, nous chiffrons des médias de criblage modulaires, des panneaux en caoutchouc et polyuréthane, des toiles tendues et des médias métalliques, ainsi que des pièces OEM et de rechange pour cribles inclinés, horizontaux et de scalpage. Une mise en garde sur le modulaire : la taille du panneau seule ne permet pas d'identifier la pièce, car le panneau est maintenu dans son propre système de cadre et non par des rails de serrage. Le nom du système associé à la taille du panneau permet de l'identifier. Envoyez le modèle et le numéro de série de la machine, tout nom moulé ou estampé sur un panneau existant, ainsi que des photos du cadre du pont et des fixations, et nous travaillerons à partir de ces éléments.

Prochaines étapes

Prenez les six mesures : longueur de pince à pince, largeur, ouverture, diamètre du fil, crochets vers le haut ou vers le bas, tension longitudinale ou latérale. Notez-les avec le générateur de spécifications sur cette page afin que les termes utilisés soient ceux qu'un fournisseur comprend sans poser de questions. Ajoutez le modèle et le numéro de série de la machine ainsi que quelques photos. Envoyez le tout, et vous recevrez un devis détaillé avec vos chiffres expliqués en termes simples, en une seule fois.
